Усиление  сигнала мобильной связи и интернета ( GSM / 3G / 4G LTE )

Достаточно часто случается, что в помещениях на 1 этаже и, тем более, в подвале, сотовая связь ухудшается или прекращается совсем. Здесь приведены способы для решения этой проблемы. Эти решения могут быть хорошим выходом, если сигнал внутри помещения слабый или совсем отсутствует, но на улице (или в определенном месте снаружи, например, на крыше) кое-какой сигнал телефоном принимается. Это часто бывает актуально для дачных массивов и домов в сельской местности. Но это возможно не всегда - если нужный сигнал отсутствует совсем в радиусе 50 метров и более, обычно это значит, что применение усилительного оборудования бесполезно - усиливать нечего.

Антенны и усилители выпускаются на определенный диапазон или частоту. Поэтому, для начала, надо определиться, какой сигнал надо усилить.

GSM – это связь 2го поколения. GSM частоты: uplink 890-915 МГц, downlink 935-960 МГц.

Стандарт GSM 1800 правильнее называть DCS1800. Его частоты — Uplink 1710-1785 МГц и Downlink 1805-1880 МГц.

Сотовая связь 3-го поколения 3G/UMTS2100 в России обычно работает на частотах Uplink 1920 – 1980 МГц и Downlink 2110 – 2170 МГц.

Связь 4-го поколения 4G / LTE работает, как правило, в диапазоне 2500-2600 / 2600-2690 МГц (Band 7, 38).

Внимание! В ряде регионов  (в том числе, в Красноярском крае) некоторые операторы связи получили лицензии на сети 3G/4G позднее других, и развертывали их на освободившихся частотах в нестандартных диапазонах: 450-470 МГц (бывшие частоты NMT, Band 31), 800-900 МГц   (бывший CDMA, Band 20). Для таких мест, чтобы усилить прием сигнала, требуется знание конкретных частот и подбор как модема, так и соответствующей антенны. Подробнее - у консультантов в наших салонах и в новой статье не сайте.
Например, МТС развивает сети 4G LTE в Красноярском крае в двух частотных диапазонах: 2600 и 1800 МГц.
Оператор Tele2 начинал строительство сети LTE-800 (Band 20), например в Железногорске и окрестностях, а затем перевёл сеть GSM-1800 в режим LTE-1800 (Band 3). В некоторых местах они работают параллельно.

Таким образом, мало купить антенну или репитер с надписью "LTE" или "3G", но необходимо уточнить частоты своего оператора (притом, в конкретном месте) и уже потом подобрать усилительное оборудование на этот конкретный диапазон.

Кроме того, необходимо убедиться, что ваш модем или смартфон поддерживает частоты оператора. Для этого откройте раздел "технические характеристики" паспорта устройства и найдите номера частотных  полос (band), на которых он способен работать. Некоторые смартфоны и модемы выпускаются в разных модификациях для определенного региона или страны, и попросту могут не иметь нужного диапазона.

В нашем новом интернет-магазине можно посмотреть фотографии товаров, ознакомиться с подробными характеристиками и заказать товар онлайн

Подробнее:
Как усилить сотовый сигнал? Способы усиления сигнала мобильной связи:

КАК УСИЛИТЬ СОТОВЫЙ СИГНАЛ? СПОСОБЫ УСИЛЕНИЯ СИГНАЛА МОБИЛЬНОЙ СВЯЗИ

1. Если нужно, чтобы была хоть какая-то голосовая связь, можно попробовать применить стационарный GSM телефон.
Улучшенный прием, усиленная передача, резервная батарея и подключение внешней антенны делают использование стационарного GSM телефона подходящим решением для дачи, коттеджа, сельского дома, а также офиса, павильона, кафе, передвижного строительного вагончика или автомастерской. Цена будет примерно 2900-5000 р.

2. Если нужно, чтобы в проблемном месте работал только один мобильный телефон определенной модели или модем, проще всего поступить следующим образом:
на улице установить специальную антенну (см. Антенны собственного производства), протянуть кабель внутрь помещения и соединить его с телефоном (модемом) с помощью антенного адаптера (рис. 1). Точно так же можно усилить сигнал в тех местах, где он слаб сам по себе (на значительном удалении от базовой станции). Антенна не требует дополнительного питания, усиление достигается за счет сложной конструкции антенны. Это обойдется всего в 1200-3000 руб.
Недостатки такого способа:
- Трубка оказывается привязана к антенному кабелю;
- Бывает сложно подобрать антенный адаптер.  В современных моделях телефонов редко можно встретить нормальное антенное гнездо.

Если гнезда нет, можно попробовать подключить индуктивный антенный адаптер (рис.2), который надевается на верхнюю часть трубки и взаимодействует с внутренней антенной аппарата. Однако при этом большая часть сигнала теряется.
Можно, за небольшую плату, попросить специалиста впаять антенный кабель прямо в устройство, как это делаем мы - отказ от лишних соединителей существенно уменьшит потери сигнала. На рис.3 видно, как антенный кабель вмонтирован прямо в 3G модем, а модем подсоединен к Wi-Fi роутеру.
Есть в продаже также комнатные усилители сигнала 3G "Connect" (0.4 - 5 ГГц), LTE MIMI indoor и подобные для модемов типа флэшки. Обычно они ставятся на окно в том месте, где сигнал хороший, и соединяются кабелем с USB гнездом компьютера или роутера.

Рис.1 Антенный адаптер.

Антенный адаптер контактный

Цена 250-500 р.

Рис.2 Индуктивный (универсальный) антенный адаптер

Рис.2 Индуктивный (универсальный) антенный адаптер

Цена 250-500 р.

Рис.3 3G / 4G модем с впаянным антенным кабелем


Модем принимает сигнал через внешнюю антенну и может быть подключен к Wi-Fi роутеру для создания локальной беспроводной сети.

Цена модема 1-4000 р.
Цена Wi-Fi роутера 1500-5000 р.
Цена антенны с кабелем 1400-6000 р.
ОБЩАЯ ЦЕНА примерно 2901-14000 р.




 Рис.4  Применение репитера. Применение GSM репитера

Цена от 5700 руб. (с одной внутренней антенной)

3а. Если нужно, чтобы в помещении могли работать разные модели телефонов или несколько трубок сразу, применяют усилители сигнала - GSM -бустеры, или, как их еще называют, репитеры.


Система при этом немного усложняется:
На улице устанавливается специальная антенна, внутрь помещения  протягивается кабель с низким затуханием и подключается к усилительному блоку.
К нему другим кабелем подключается одна или несколько внутренних антенн, которые и передают усиленный сигнал на абонентские трубки и обратно с них. Зона обслуживания одной такой антенны может составлять от 3 до 1200 кв.м. При этом, во избежание обратной связи, внутренние антенны должны быть отделены от внешней антенны расстоянием (от 7 м) или перекрытием (кровлей), непрозрачной для радиосигнала.
Блок усилителя питается от сети 220 Вольт через адаптер питания.


Естественно, капитальные перегородки и железобетонные перекрытия внутри помещения сильно мешают сигналу, поэтому иногда приходится монтировать достаточно сложные и разветвленные системы.  Кроме того, если по телефонам в зоне действия одной антенны разговаривает сразу несколько человек, могут возникнуть взаимные помехи и затухания. Тем не менее, часто это единственный способ обеспечения связи в офисах, магазинах и ресторанах, расположенных в подвальных помещениях.



3б. Более простой вариант. Если возле окна, например, прием нормальный, а в глубине помещения - плохой, и при этом помещение небольшое (до 30 кв.м.), можно применять упрощенные коробочные комплекты, например, "MOBI 900 MINI" или "MOBI 3G indoor"  Усилитель устанавливается у окна и обеспечивает уверенный прием во всей комнате с помощью выносной антенны.

Если в подобном случае, нужно подключить всего один модем, можно применить 3G/4G Экстендер. По сути, это просто удобный USB удлиннитель для выноса USB модема от компьютера в зону более качественного сигнала мобильного интернета (например, к окну). Может быть закреплен на любой поверхности с помощью двухстороннего скотча или саморезов из комплекта. Имеет качественный кабель 3м с встроенным фильтром от помех.

УСИЛЕНИЕ СИГНАЛА МОБИЛЬНОГО ИНТЕРНЕТА


Мобильный интернет - часто единственная возможность получить доступ к нужным сетевым ресурсам за городом (на даче, в коттедже или во временном лагере). Скорость интернета напрямую зависит от уверенности сигнала. Усиление сигнала возможно примерно теми же способами, что и для голосового сигнала (см. выше). В первую очередь, надо определиться, какой сигнал (какого оператора и на какой частоте) присутствует на месте. Это можно сделать с помощью специальных программ (приложений) для смартфона или непосредственно через инженерное меню. На основании этой информации подбирается комплект усиления.

На рисунке ниже показаны два примера комплектов для усиления мобильного интернета 4g LTE:
1) слева показана схема усиления на основе репитера - сигнал внутри помещения остается сигналом LTE, усиленным с помощью антенны и репитера ("повторителя"), он доступен для устройств, которые могут принимать такой сигнал;
2) справа показана схема усиления на основе модема и Wi-Fi роутера - сигнал усиливается наружной антенной, а внутри помещения преобразуется в стандартный Wi-Fi сигнал, доступный для большинства современных гаджетов. Этот способ хорош тем, что модем более универсален, и может принимать сигнал в разных диапазонах LTE, 3g и даже низкоскоростной GPRS/EDGE. Однако голосовой сигнал GSM таким способом усилен не будет (за исключением случая, если и ваш оператор и ваши телефоны поддерживают технологию Voice over Wi-Fi).
Последний способ также требует подбора совместимых друг с другом компонентов: антенны, переходников, модема и роутера. Мы протестировали и можем рекомендовать: модем Huawei E3372S (любой оператор /разьемы CR9 для подключения внешних антенн); Wi-Fi роутер TP-LINK TL-WR842N или Keenetic 4G, универсальную СИМ карту Билайн с настоящим безлимитным интернетом за
450 или 650 рублей в месяц.
Все необходимое оборудование, как правило, есть в наличии у нас на складе в Красноярске. Обычно есть возможность взять его на пробу на 2-3 дня.

Усиление мобильного интернета


КАК  УЗНАТЬ  ИНФОРМАЦИЮ  О БАЗОВЫХ СТАНЦИЯХ ПОБЛИЗОСТИ


Коды служебного меню.

В зависимости от версии Android сервисное меню (информация о базовой станции GSM, уровень приема сигнала) открывается с помощью одного из следующих кодов:
*#0011# - работает на смартфонах Samsung
*#*#4636#*#*
*#*#197328640#*#*

На смартфонах Apple iOS сервисное меню вызывается аналогичным образом, но с помощью другого кода. После ввода необходимо нажать кнопку вызова:
*3001#12345#*

Приложение, показывающее необходимую информацию о базовых станциях: Сотовые вышки, Локатор




МОДЕЛИ УСИЛИТЕЛЕЙ И КОМПЛЕКТЫ

Locus L900CB-15 (SOTOBOX)
SOTOBOX

Репитер GSM (активная антенна), покрытие до 50-70 м²*:
Усилитель, диапазон частот на базовую станцию 890-915 МГц, на абонентскую станцию 935-960 МГц, усиление до 45  дБ. Кол-во устройств (трубок) в помещении 2-4.

В комплекте: Блок питания усилителя, инструкция по эксплуатации

*для работы репитера потребуется внешняя антенна с кабелем и штеккером TNCm

4900

РСПС-0925G-03


Репитер GSM (активная антенна), покрытие до 50-70 м²*:
Усилитель, диапазон частот на базовую станцию 890-915 МГц, на абонентскую станцию 935-960 МГц, усиление 35/35 дБ

В комплекте: Блок питания усилителя, инструкция по эксплуатации

*для работы репитера потребуется внешняя антенна с кабелем и штеккером TNCm

5300

Locus SOTOBOX комплект
SOTOBOX

Репитер GSM (активная антенна), покрытие до 50-70 м²*:
Усилитель, диапазон частот на базовую станцию 890-915 МГц, на абонентскую станцию 935-960 МГц, усиление до 45  дБ. Кол-во устройств (трубок) в помещении 2-4.

В комплекте: Блок питания усилителя, наружная антенна 9 dBi с кабелем 10 м,  инструкция по эксплуатации

5999
Locus MOBI 900 COUNTRY
Mobi 900 country
Репитер GSM (активная антенна), покрытие до 50-70 м²*:
Усилитель, диапазон частот на базовую станцию 890-915 МГц, на абонентскую станцию 935-960 МГц, усиление до 40  дБ, мощность 13 дБм. Кол-во устройств (трубок) в помещении 2-6.

В комплекте: Блок питания усилителя, наружная антенна 9 dBi с кабелем 10 м, кронштейн, крепеж, инструкция по эксплуатации

6399
Locus MOBI 900 TURBO
Mobi 900 country
Репитер GSM-900, E-GSM, UMTS-900 (активная антенна), покрытие до 50-70 м²*:
Усилитель, диапазон частот на базовую станцию 880-915 МГц, на абонентскую станцию 925-960 МГц, усиление до 41  дБ, мощность 15 дБм. Кол-во устройств (трубок) в помещении 2-6. В комплекте: Блок питания усилителя, активная наружная антенна 31 dBi с кабелем 10 м, кронштейн, крепеж, инструкция по эксплуатации
6890

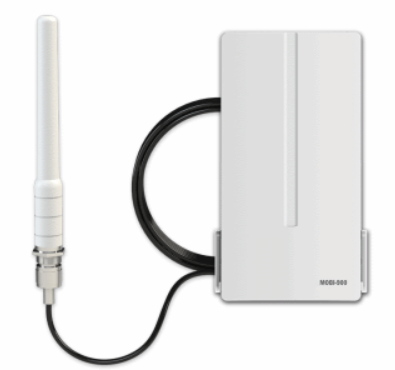

MOBI 900 CITY
MOBI 900 CITY
Предназначен для повышения качества сотовой связи внутри помещений. Решение предлагается в виде полного установочного комплекта c наружной антенной (кабель 10м). Усиление 40 дБи. Кол-во устройств (трубок) в помещении 2-4. 5699

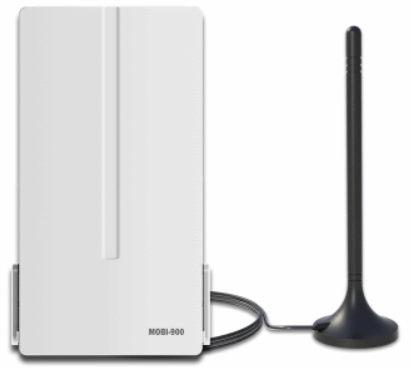

MOBI 900 MINI
MOBI 900 MINI
Предназначен для повышения качества сотовой связи внутри помещений. Решение предлагается в виде полного установочного комплекта c внутренней антенной (кабель 7м). Усиление 40 дБи. Кол-во устройств (трубок) в помещении 2-4. 5200

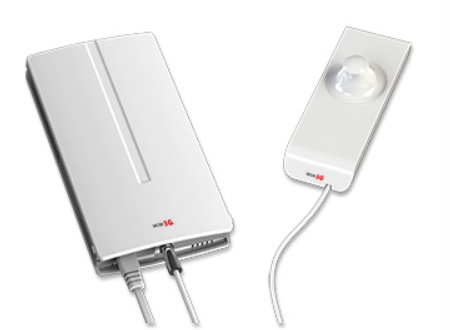

MOBI 3G indoor
MOBI 3G indoor
Предназначен для повышения качества сигнала мобильного интернета стандарта UMTS-2100 (3G) внутри помещений. Решение предлагается в виде полного установочного комплекта c внутренней антенной (кабель 10м). Усиление 40 дБи (общее 60 дБи). Кол-во устройств (трубок) в помещении - до 3. 7199
Locus MOBI-2100 Turbo  (3G Street Plus)
mobi 3g street plus
Предназначен для повышения качества сигнала мобильного интернета стандарта UMTS-2100 (3G) внутри помещений. Решение предлагается в виде полного установочного комплекта c наружной и внутренней антеннами (кабель 10м). Усиление общее 68 дБи. Максимальная площадь покрытия 150 м2. 9999

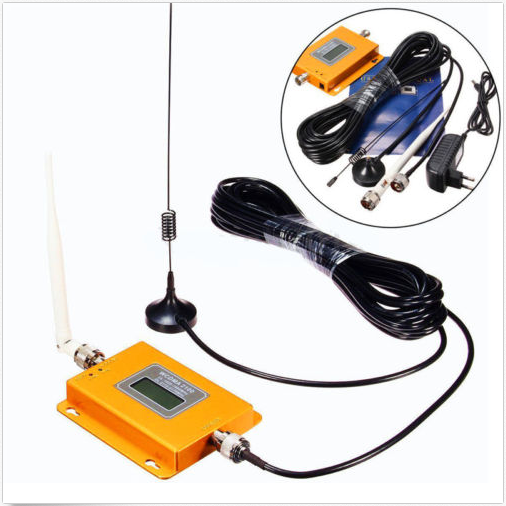

Репитер 3G WCDMA-2100
WCDMA
Предназначен для повышения качества сигнала мобильного интернета и речевой связи стандарта UMTS-2100 (3G) внутри помещений. Решение предлагается в виде полного установочного комплекта c наружной и внутренней антеннами.
Диапазон частот на базовую станцию 1930-1990 МГц, на абонентскую станцию 2110-2180 МГц, мощность 10 дБм, усиление 50/55 дБм. В комплекте: Блок питания усилителя, внешняя  антенна с усилением 7dB и кабелем, внутренняя антенна с усилением 2,5dB. Максимальная площадь покрытия 150 м2.
9990

АТ-408 (Vector R-400)





Автомобильный GSM ретранслятор.
Усилитель, диапазон частот на базовую станцию 890-915 МГц, мощность
5 дБм, на абонентскую станцию 935-960 МГц, мощность 5 дБм, усиление 45/35 дБ.

В комплекте: Внешняя антенна с креплением и кабелем, внутренняя антенна

11150

АТ-500





Репитер GSM, покрытие до 150 м²*:
Усилитель, диапазон частот на базовую станцию 890-915 МГц, мощность 15 дБм, на абонентскую станцию 935-960 МГц, мощность 15 дБм, усиление 40/50 дБм.

В комплекте: Блок питания усилителя, Внешняя Yagi антенна с усилением 9dB и кабелем длинной 10 метров с разъёмом, Внутренняя антенна с усилением 2,5dB, Кабель для подключения внутренней антенны длиной 5 метров с разъёмами,

16000

 R-610R-600 (AT-610)

Репитер GSM, покрытие до 300 м²*:
Усилитель, диапазон частот на базовую станцию 890-915 МГц, мощность 15 дБм, на абонентскую станцию 935-960 МГц, мощность 15 дБм, усиление 50/60 дБм.

В комплекте: Блок питания усилителя, Внешняя Yagi антенна с усилением 9dB и кабелем длинной 10 метров с разъёмом, Внутренняя антенна с усилением 2,5dB, Кабель для подключения внутренней антенны длиной 5 метров с разъёмами, Инструкция по эксплуатации

16600

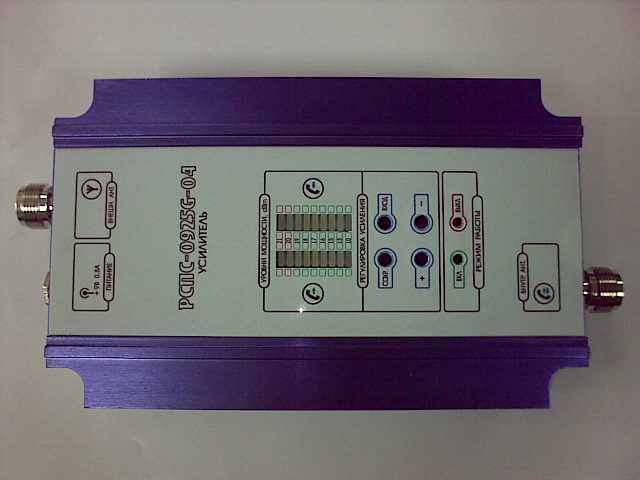

РСПС-0925G-04

Репитер GSM, покрытие до 500 м²*:
Усилитель с внешним блоком питания, диапазон частот на базовую станцию 890-915 МГц, мощность 20дБм, на абонентскую станцию 935-960 МГц, мощность 20дБм , усиление 65/65 дБм. Указатели уровня сигнала в каналах. Ручная подстройка усиления.


В комплекте: Источник питания. Инструкция по эксплуатации.



12900

AT-608




Репитер GSM, покрытие до 500 м²*:
Усилитель со встроенным блоком питания, диапазон частот на базовую станцию 890-915 МГц, мощность 23дБм, на абонентскую станцию 935-960 МГц, мощность 23дБм , усиление 60/70 дБм.

В комплекте: Внешняя Yagi антенна с усилением 9dB и кабелем длинной 10 метров с разъёмами, Внутренняя антенна с усилением 2,5dB, Кабель для подключения внутренней антенны длиной 5 метров с разъёмами, Инструкция по эксплуатации

24500

R-710R-700 1 (AT-700)

Репитер GSM, покрытие до 600 м²*:
Усилитель со встроенным блоком питания, диапазон частот на базовую станцию 890-915 МГц, мощность 27дБм, на абонентскую станцию 935-960 МГц, мощность 27дБм , усиление 60/70 дБм.

В комплекте: Внешняя Yagi антенна с усилением 9dB и кабелем длинной 10 метров с разъёмами, Внутренняя антенна с усилением 2,5dB, Кабель для подключения внутренней антенны длиной 5 метров с разъёмами, Инструкция по эксплуатации

25900

R-810R-700 1 (AT-800)

Репитер GSM, покрытие до 1200 м²*:
Усилитель со встроенным блоком питания, диапазон частот на базовую станцию 890-915 МГц, мощность 27дБм, на абонентскую станцию 935-960 МГц, мощность 30дБм, усиление 65/75 дБм.

В комплекте: Внешняя Yagi антенна с усилением 9dB и кабелем длинной 10 метров с разъёмами, Внутренняя антенна с усилением 2,5dB, Кабель для подключения внутренней антенны длиной 5 метров с разъёмами, Инструкция по эксплуатации

32900

Репитер LC17L_GW
LC17L_GW
Репитер GSM-900 / 3G-2100, покрытие до 600 м²*:
Усилитель с блоком питания, диапазон частот на базовую станцию 890-915, 1920-1980 МГц, мощность 15дБм, на абонентскую станцию 935-960, 2110-2170 МГц, мощность 20дБм , усиление 60/65 дБм. В комплекте: Внешняя Yagi антенна в кожухе, с кабелем длинной 10 метров с разъёмами, Внутренняя антенна c креплением типа "на армстронг" с кабелем с разъёмами, Инструкция по эксплуатации.
13900

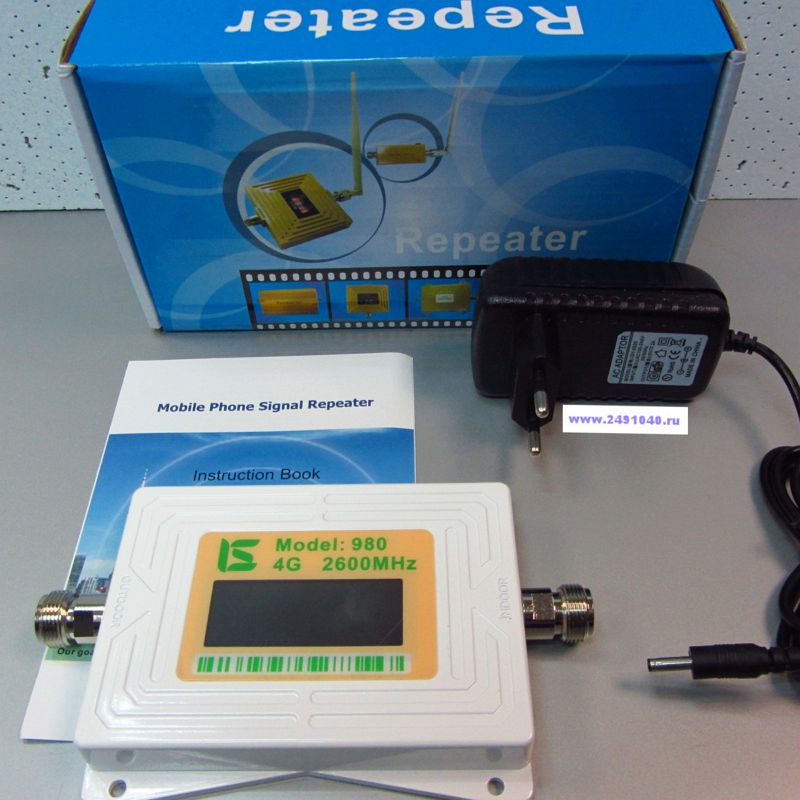

Репитер RP-980-2 (4G-2600)
Репитер RP-980-2 (4G-2600 LTE)

Репитер LTE -2600:

UpLink     2500-2570 MHz,
DownLink  2620-2690 MHz,
Усиление вход/выход 55 / 60 дБ, макс. вых. мощн. - 17dBm, дисплей. Размер     11.3*7.8*1.8 см

Поставляется с блоком питания, без антенн.
5800

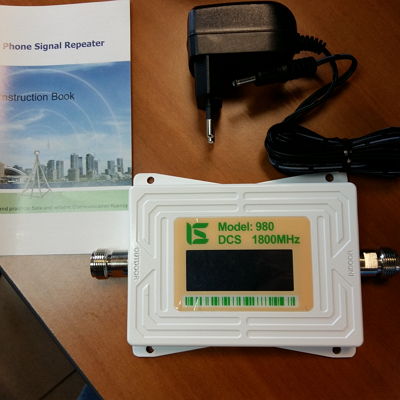

Репитер RP-980-4
RP-980-4
Репитер GSM/LTE -1800:

UpLink: 1710-1785 MHz,
DownLink : 1805-1880 MHz, макс. вых. мощн. - 17dBm, дисплей.
Размер     11.3*7.8*1.8 см, дисплей.

Поставляется с блоком питания, без антенн.
5800
Репитер OT-GSM01
OT-GSM01
Репитер LTE 4G 800/1800:

UpLink: 824~849 + 1710~1785 MHz,
DownLink : 869 ~ 894 + 1805 ~ 1880 MHz,
макс. вых. мощн. - 10 / 20 dBm.
Размер     230*180*20 мм, дисплей.

Поставляется с блоком питания, без антенн.
7900

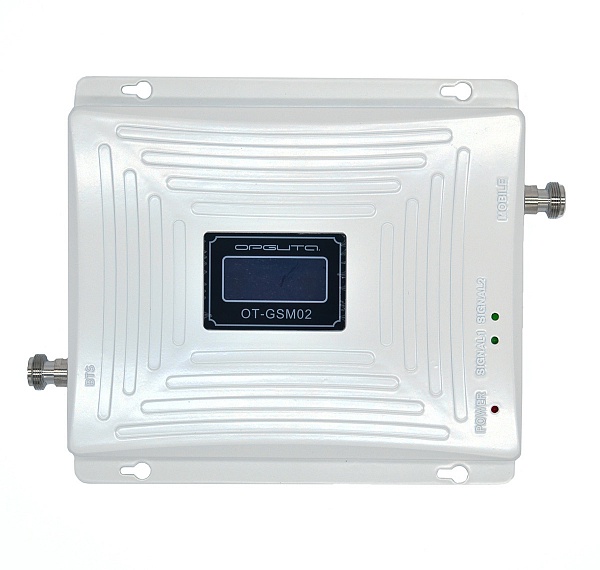

Репитер OT-GSM02
OT-GSM02
Репитер GSM + DCS 2G 900/1800:

UpLink: 890~915 + 1710~1785 MHz,
DownLink : 935 ~ 960 + 1805 ~ 1880 MHz,
макс. вых. мощн. - 10 / 20 dBm.
Размер     230*180*20 мм, дисплей.

Поставляется с блоком питания, без антенн.
7900

Инструкции для репитеров серии OT, RP

АКСЕССУАРЫ ДЛЯ РЕПИТЕРОВ



Аксессуары для репитеров (дополнительно)



Flat Combi MIMOBAS-2321 FLAT COMBI MIMO Антенна наружная панельная GSM 2G / 3G / LTE , направленная, 12-15 dBi, кабель 2 * 5 м + FMEf, с креплением (хомут) на мачту (кронштейн)
2890

AR-01BAR-01B

Комнатная потолочная антенна "плафон", 3dBi, N-mama

2470

L 962.09



Комнатная плоская настенная антенна, 7dBi (806-960 МГц), 8dBi (1710-2500 МГц), N-mama
2100*180*50 мм

1300

AR-02BAR-02B

Комнатная настенная антенна "картина", 7dBi, N-mama



2800

AR-04BAR-04B

Комнатная плоская настенная антенна, 7dBi, N-mama

2470

АСПС-906П

Комнатная плоская настенная антенна, 3dBi, TNC-mama

980

AR-03B (AR-05)

Комнатная штыревая антенна, 5dBi, N-mama

1260

SR-08B (SR-02)SR-08B

Делитель мощности на две антенны, N-mama

2600

3G/4G Экстендер
3g4gExtender
Предназначен для выноса USB модема от компьютера в зону более качественного сигнала мобильного интернета (например, к окну). Может быть закреплен на любой поверхности с помощью двухстороннего скотча или саморезов из комплекта. Кабель 3м. 280
Антенна RP-105
rp-105
Улучшает прием сотового сигнала GSM/3G/LTE. Используется в составе системы усиления сотовой связи GSM/3G/LTE RP-980-4 и аналогов
Тип - направленная потолочная/на мачту антенна
Применяется для установки как в помещении так и на улице
Частоты 806-960/ 1710-2500 МГц
Разъем N-female
Допустимая мощность до 50W
Усиление до 9 дБи
Волновое сопротивление 50 Ом
Рабочая температура -40C : +60C
Размер: 29 х 21 х 6 см
1290
Антенна RP-107
rp-107
Используется в составе системы усиления сотовой связи GSM/3G/LTE RP-980-4 и аналогов
Тип - всенаправленная потолочная антенна
Применяется для установки в помещении
Удобное крепление на потолоке
Частоты 800-960/ 1710-2500 МГц
Разъем N-female
Допустимая мощность до 50W
Усиление до 5 дБи
Волновое сопротивление 50 Ом
Рабочая температура -40C : +60C
Размер: 17 х 10 см
910

Locus Делитель 3, LS-103

Делитель мощности на 3 антенны, N-mama

1190

SR-02B Делитель мощности на 2 антенны, N-mama 2600

SR-03B


Делитель мощности на 3 антенны, N-mama

3200

SR-04B Делитель мощности на 4 антенны, N-mama 4100

Кронштейны, кабель, разъемы в ассортименте





НОВИНКИ в продаже:
- Антенны 900-1900 МГц (все диапазоны GSM), стационарные,  с кабелем
- Антенны 2,4-2,5 ГГц  (WiFi / WiMax) стационарные,  панельные
- Антенны "Беркут 3G" (1.8-2.17 ГГц - для UMTS / 3G сетей), стационарные,  с кабелем
- Усилители сигнала 3G "Connect" (0.4 - 5 ГГц) комнатные, для модемов типа флэшки
подробнее - в прайсе

* Реальная площадь покрытия определяется многими факторами, в том числе уровнем сигнала базовой станции и отношением сигнала нужного оператора связи и сигналов других операторов, а также уровнем помех.
Гарантия на все новые репитеры - минимум 6 месяцев.



Ассортимент постоянно меняется и пополняется - пожалуйста, уточняйте наличие и цены по телефонам / email / Viber / WA (см. ниже)









* В связи со слабостью рубля (денежной политики) цены указаны приблизительно, для ориентировки, по состоянию на 12.07.2020.

** Наличие цены в прайсе не означает наличия товара на складе. И наоборот! Звоните!
*** Не является публичной офертой.


.
